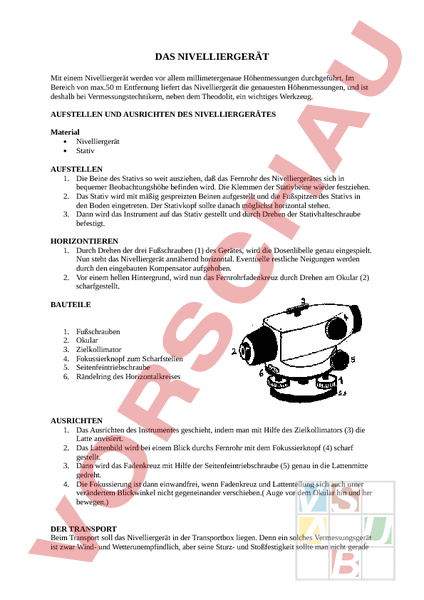

Arbeitsblatt: Das Nivelliergerät

DAS NIVELLIERGERÄT Mit einem Nivelliergerät werden vor allem millimetergenaue Höhenmessungen durchgeführt. Im Bereich von max.50 Entfernung liefert das Nivelliergerät die genauesten Höhenmessungen, und ist deshalb bei Vermessungstechnikern, neben dem Theodolit, ein wichtiges Werkzeug. AUFSTELLEN UND AUSRICHTEN DES NIVELLIERGERÄTES Material • Nivelliergerät • Stativ AUFSTELLEN 1. Die Beine des Stativs so weit ausziehen, daß das Fernrohr des Nivelliergerätes sich in bequemer Beobachtungshöhe befinden wird. Die Klemmen der Stativbeine wieder festziehen. 2. Das Stativ wird mit mäßig gespreizten Beinen aufgestellt und die Fußspitzen des Stativs in den Boden eingetreten. Der Stativkopf sollte danach möglichst horizontal stehen. 3. Dann wird das Instrument auf das Stativ gestellt und durch Drehen der Stativhalteschraube befestigt. HORIZONTIEREN 1. Durch Drehen der drei Fußschrauben (1) des Gerätes, wird die Dosenlibelle genau eingespielt. Nun steht das Nivelliergerät annähernd horizontal. Eventuelle restliche Neigungen werden durch den eingebauten Kompensator aufgehoben. 2. Vor einem hellen Hintergrund, wird nun das Fernrohrfadenkreuz durch Drehen am Okular (2) scharfgestellt. BAUTEILE 1. 2. 3. 4. 5. 6. Fußschrauben Okular Zielkollimator Fokussierknopf zum Scharfstellen Seitenfeintriebschraube Rändelring des Horizontalkreises AUSRICHTEN 1. Das Ausrichten des Instrumentes geschieht, indem man mit Hilfe des Zielkollimators (3) die Latte anvisiert. 2. Das Lattenbild wird bei einem Blick durchs Fernrohr mit dem Fokussierknopf (4) scharf gestellt. 3. Dann wird das Fadenkreuz mit Hilfe der Seitenfeintriebschraube (5) genau in die Lattenmitte gedreht. 4. Die Fokussierung ist dann einwandfrei, wenn Fadenkreuz und Lattenteilung sich auch unter verändertem Blickwinkel nicht gegeneinander verschieben.( Auge vor dem Okular hin und her bewegen.) DER TRANSPORT Beim Transport soll das Nivelliergerät in der Transportbox liegen. Denn ein solches Vermessungsgerät ist zwar Wind- und Wetterunempfindlich, aber seine Sturz- und Stoßfestigkeit sollte man nicht gerade auf die Probe stellen. Deshalb, bevor Du das Nivelliergerät auf das Stativ aufsetzt, die Stativbeine prüfen! Ihre Schrauben müssen fest angezogen sein. Denn es soll Dir nicht passieren, dass Dir das Nivelliergerät entgegen fällt, weil ein Stativbein nachgibt. HÖHENMESSUNG Der Höhenunterschied zwischen zwei Punkten: Das Instrument wird in der Mitte zwischen den beiden Punkten (A und B)aufgestellt. Eine Person hält die Nivellierlatte vor dem Fluchtstab möglichst senkrecht, wobei der Lattenrichter mit der Dosenlibelle helfen soll. Nun wird die Latte auf Punkt angepeilt, und der Wert, den der mittlere Querstrich des Fadenkreuzes anzeigt, abgelesen und im Protokoll festgehalten, z.B. A 1,96m. Nun wird das Gerät auf Punkt ausgerichtet, und der Wert für notiert, z.B. B 1,12m. Die Differenz A- ergibt nun die Höhendifferenz zwischen den beiden Punkten, in diesem Fall h 0,84m. Das Plus zeigt, dass es sich hierbei um eine Steigung handelt. Die Differenz wird negativ, wenn Punkt niedriger als Punkt liegt. Wenn die Höhe über NN des einen Punktes bekannt ist, kann man nun leicht die Höhe des zweiten Punktes errechnen, indem man die ermittelte Höhendifferenz der Höhe über NN hinzurechnet, bzw. abzieht. FACHZEICHNUNGSBEISPIEL FÜR DAS BERICHTSHEFT
