Arbeitsblatt: schaltungen zeichnen

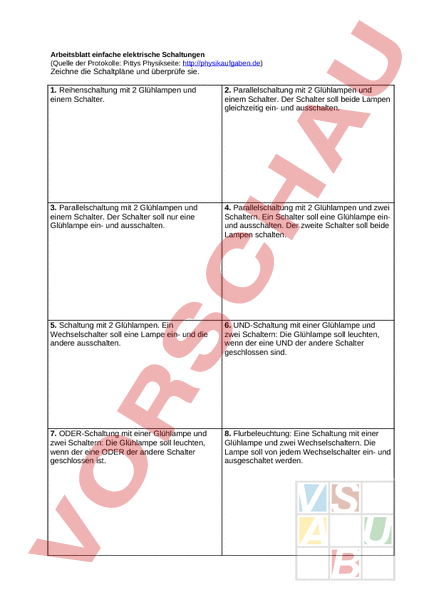

Arbeitsblatt einfache elektrische Schaltungen (Quelle der Protokolle: Pittys Physikseite: Zeichne die Schaltpläne und überprüfe sie. 1. Reihenschaltung mit 2 Glühlampen und einem Schalter. 2. Parallelschaltung mit 2 Glühlampen und einem Schalter. Der Schalter soll beide Lampen gleichzeitig ein- und ausschalten. 3. Parallelschaltung mit 2 Glühlampen und einem Schalter. Der Schalter soll nur eine Glühlampe ein- und ausschalten. 4. Parallelschaltung mit 2 Glühlampen und zwei Schaltern. Ein Schalter soll eine Glühlampe einund ausschalten. Der zweite Schalter soll beide Lampen schalten. 5. Schaltung mit 2 Glühlampen. Ein Wechselschalter soll eine Lampe ein- und die andere ausschalten. 6. UND-Schaltung mit einer Glühlampe und zwei Schaltern: Die Glühlampe soll leuchten, wenn der eine UND der andere Schalter geschlossen sind. 7. ODER-Schaltung mit einer Glühlampe und zwei Schaltern: Die Glühlampe soll leuchten, wenn der eine ODER der andere Schalter geschlossen ist. 8. Flurbeleuchtung: Eine Schaltung mit einer Glühlampe und zwei Wechselschaltern. Die Lampe soll von jedem Wechselschalter ein- und ausgeschaltet werden. Lösungen: 1. Reihenschaltung mit 2 Glühlampen und einem Schalter. 2. Parallelschaltung mit 2 Glühlampen und einem Schalter. Der Schalter soll beide Lampen gleichzeitig ein- und ausschalten. 3. Parallelschaltung mit 2 Glühlampen und einem Schalter. Der Schalter soll nur eine Glühlampe ein- und ausschalten. 4. Parallelschaltung mit 2 Glühlampen und zwei Schaltern. Ein Schalter soll eine Glühlampe einund ausschalten. Der zweite Schalter soll beide Lampen schalten. 5. Schaltung mit 2 Glühlampen. Ein Wechselschalter soll eine Lampe ein- und die andere ausschalten. 6. UND-Schaltung mit einer Glühlampe und zwei Schaltern: Die Glühlampe soll leuchten, wenn der eine UND der andere Schalter geschlossen sind. 7. ODER-Schaltung mit einer Glühlampe und zwei Schaltern: Die Glühlampe soll leuchten, wenn der eine ODER der andere Schalter geschlossen ist. 8. Flurbeleuchtung: Eine Schaltung mit einer Glühlampe und zwei Wechselschaltern. Die Lampe soll von jedem Wechselschalter ein- und ausgeschaltet werden.
