Arbeitsblatt: Kistchen für Boccia

Material-Details

Die SchülerInnen stellen aus Birkensperrholz ein Kistchen für 8 Bocciakugeln (gekauft) her.
Werken / Handarbeit
Holz
7. Schuljahr
4 Seiten

Statistik

125860
1068
3
23.02.2014

Autor/in

Lukas Jutzi


Land: andere Länder
Registriert vor 2006

Downloads Arbeitsblätter / Lösungen / Zusatzmaterial

Die Download-Funktion steht nur registrierten, eingeloggten Benutzern/Benutzerinnen zur Verfügung.

Textauszüge aus dem Inhalt:

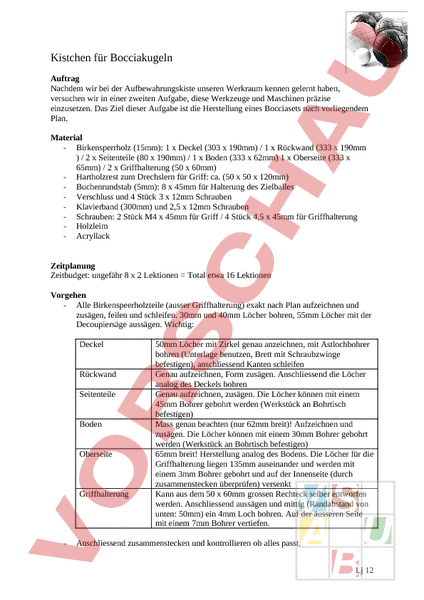

Kistchen für Bocciakugeln Auftrag Nachdem wir bei der Aufbewahrungskiste unseren Werkraum kennen gelernt haben, versuchen wir in einer zweiten Aufgabe, diese Werkzeuge und Maschinen präzise einzusetzen. Das Ziel dieser Aufgabe ist die Herstellung eines Bocciasets nach vorliegendem Plan. Material Birkensperrholz (15mm): 1 Deckel (303 190mm) 1 Rückwand (333 190mm / 2 Seitenteile (80 190mm) 1 Boden (333 62mm) 1 Oberseite (333 65mm) 2 Griffhalterung (50 60mm) Hartholzrest zum Drechslern für Griff: ca. (50 50 120mm) Buchenrundstab (5mm): 8 45mm für Halterung des Zielballes Verschluss und 4 Stück 3 12mm Schrauben Klavierband (300mm) und 2,5 12mm Schrauben Schrauben: 2 Stück M4 45mm für Griff 4 Stück 4,5 45mm für Griffhalterung Holzleim Acryllack Zeitplanung Zeitbudget: ungefähr 8 2 Lektionen Total etwa 16 Lektionen Vorgehen Alle Birkenspeerholzteile (ausser Griffhalterung) exakt nach Plan aufzeichnen und zusägen, feilen und schleifen. 30mm und 40mm Löcher bohren, 55mm Löcher mit der Decoupiersäge aussägen. Wichtig: Deckel Rückwand Seitenteile Boden Oberseite Griffhalterung 50mm Löcher mit Zirkel genau anzeichnen, mit Astlochbohrer bohren (Unterlage benutzen, Brett mit Schraubzwinge befestigen), anschliessend Kanten schleifen Genau aufzeichnen, Form zusägen. Anschliessend die Löcher analog des Deckels bohren Genau aufzeichnen, zusägen. Die Löcher können mit einem 45mm Bohrer gebohrt werden (Werkstück an Bohrtisch befestigen) Mass genau beachten (nur 62mm breit)! Aufzeichnen und zusägen. Die Löcher können mit einem 30mm Bohrer gebohrt werden (Werkstück an Bohrtisch befestigen) 65mm breit! Herstellung analog des Bodens. Die Löcher für die Griffhalterung liegen 135mm auseinander und werden mit einem 3mm Bohrer gebohrt und auf der Innenseite (durch zusammenstecken überprüfen) versenkt Kann aus dem 50 60mm grossen Rechteck selber entworfen werden. Anschliessend aussägen und mittig (Randabstand von unten: 50mm) ein 4mm Loch bohren. Auf der äusseren Seite mit einem 7mm Bohrer vertiefen. Anschliessend zusammenstecken und kontrollieren ob alles passt. Lj 12 Griff: Die Mitte des Vierkantholzes markieren, danach die Kanten abraspeln. Nach dem Einspannen in die Drechselbank in die eigene Form drechseln (nach Anleitung!) und schleifen. Anschliessend auf beiden Seiten ein 4,5mm Loch bohren (Bohrtiefe 30mm). Buchenrundstäbe ablängen. Löcher für die Stäbe anzeichnen (Innenseite der Rückwand!): jeweils Mittelpunkt zwischen den vier 55mm Löcher bestimmen, einen Kreis mit einem 40mm Durchmesser aufzeichnen und darauf vier Punkte für die Stäbe bestimmen, anschliessend mit 5mm bohren (siehe auch Plan Ballhalterung). Bohrtiefe 10mm. Dann die Rundstäbe hineinleimen. Griffhalterung an Oberseite leimen und schrauben. Dazu aufeinanderpressen und auch bei der Griffhalterung mit 3mm vorbohren (Bohrtiefe 20mm). Danach Leim angeben und mit 3,5x45mm Schrauben festschrauben. Anschliessend Oberfläche aller Teile mit dem Rutscher schleifen und verleimen. Klavierband mit Eisensäge ablängen und die Enden feilen. Achliessend am Boden und Deckel bündig festschrauben Verschluss befestigen: aufzeichnen, Aussparung vorsichtig mit Stechbeitel ausstemmen und festschrauben Alles nochmals sauber schleifen (auch Kanten der Löcher) Kistchen zwei Mal lackieren (mit Zwischenschliff) Beurteilung: Diese Arbeit wird zwei Noten liefern Ausführung: Wie exakt und sauber hast du gearbeitet? Verarbeitung? Gesamteindruck? Eigenständigkeit und Umgang mit Maschinen und Werkzeug Foto Lj 12 Plan Rückwand (330 190mm): 1 Stück Plan Boden (333 62mm) 1 Stück Plan Oberseite (333 65mm) 1 Stück Lj 12 Plan Seitenteil (80 190mm) 2 Stück Plan Deckel (303 190mm) 1 Stück Beispiel Griffhalterung (50 60mm) 2 Stück Ballhalterung 2 Mal in den äusseren Mittelpunkten Lj 12
