Arbeitsblatt: Elektrizität_Test

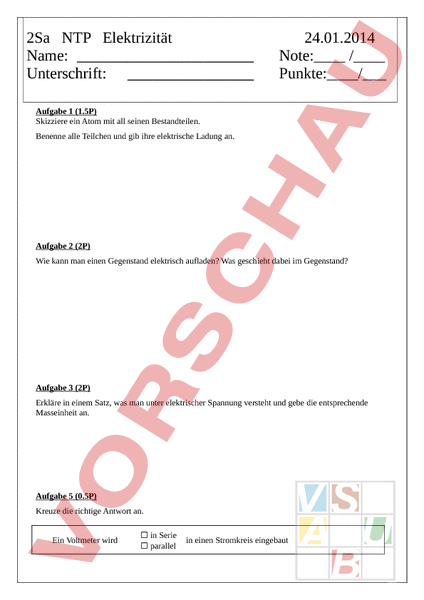

2Sa NTP Elektrizität Name: Unterschrift: 24.01.2014 Note: / Punkte:/_ Aufgabe 1 (1.5P) Skizziere ein Atom mit all seinen Bestandteilen. Benenne alle Teilchen und gib ihre elektrische Ladung an. Aufgabe 2 (2P) Wie kann man einen Gegenstand elektrisch aufladen? Was geschieht dabei im Gegenstand? Aufgabe 3 (2P) Erkläre in einem Satz, was man unter elektrischer Spannung versteht und gebe die entsprechende Masseinheit an. Aufgabe 5 (0.5P) Kreuze die richtige Antwort an. Ein Voltmeter wird in Serie parallel in einen Stromkreis eingebaut Aufgabe 4 (6P) a. Zeichne den Stromfluss in die verschiedenen Stromkreise ein. b. Welche Lampen leuchten in den folgenden Schaltungen bei den gezeigten Schalterstellungen? Erkläre warum verschiedene Lampen nicht leuchten. Aufgabe 8 (3P) Erkläre was ein Leiter und was ein Nichtleiter sind. Was macht auf der atomaren Ebene einen guten Leiter aus. Nenne je ein Beispiel. Aufgabe 6 (4P) a) Zeichne folgendes Schaltbild 1x serie-geschalten und 1x parallel-geschalten: Eine Stromquelle, zwei Lampen und ein Schalter sind in dieser Schaltung so anzuschliessen, dass beide Lampen immer gleichzeitig ein- und ausgeschaltet werden können. b) Zeichne in beiden Schaltbildern ein Voltmeter an einer der möglichen Stellen ein. Serieschaltung Parallelschaltung Aufgabe 7 (2P) Zeichne den Schaltplan der folgenden beiden Stromkreise und entscheide, ob es sich um eine Serie- oder Parallelschaltung handelt. Serieschaltung Serieschaltung Parallelschaltung Parallelschaltung Aufgabe 9 (0.5P) Gib. die physikalische Stromrichtung an. Aufgabe 10 (0.5P) Warum ist es gleichgültig wie man den Stecker dreht wenn man ihn in die Steckdose steckt? Aufgabe 10 (3P) Sieh dir den folgenden Schaltplan an und beantworte folgende Fragen: a. Welche Glühlampe leuchtet, wenn nur der Schalter 1 geschlossen ist? b. Welcher oder welche Schalter müssen geschlossen werden, damit nur die Glühlampe leuchtet? c. Welche Schalter müssen geschlossen sein, damit alle drei Glühlampen leuchten? Gib mehrere Möglichkeiten an! Bonusfrage (0.5P) Mit welchen Instrumenten kannst du sichtbar machen, ob ein Gegenstand positiv oder negativ geladen ist?
