Arbeitsblatt: Dampfmaschine

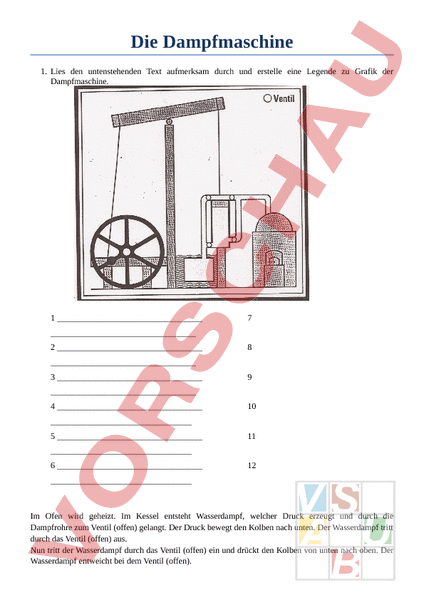

Die Dampfmaschine 1. Lies den untenstehenden Text aufmerksam durch und erstelle eine Legende zu Grafik der Dampfmaschine. 1 7 2 8 3 9 4 10 5 11 6 12 Im Ofen wird geheizt. Im Kessel entsteht Wasserdampf, welcher Druck erzeugt und durch die Dampfrohre zum Ventil (offen) gelangt. Der Druck bewegt den Kolben nach unten. Der Wasserdampf tritt durch das Ventil (offen) aus. Nun tritt der Wasserdampf durch das Ventil (offen) ein und drückt den Kolben von unten nach oben. Der Wasserdampf entweicht bei dem Ventil (offen). Durch die Kolbenbewegung wird der Wiegebalken in Bewegung gesetzt. Dieser setzt das Schwungrad via Exzenter in Bewegung.
