Arbeitsblatt: Grill zum mitnehmen

Material-Details

Grill zum mitnehmen
Werken / Handarbeit
Metall
8. Schuljahr
2 Seiten

Statistik

158240
1601
52
06.03.2016

Autor/in

Silvan Rieben
Land: Schweiz
Registriert vor 2006

Downloads Arbeitsblätter / Lösungen / Zusatzmaterial

Die Download-Funktion steht nur registrierten, eingeloggten Benutzern/Benutzerinnen zur Verfügung.

Textauszüge aus dem Inhalt:

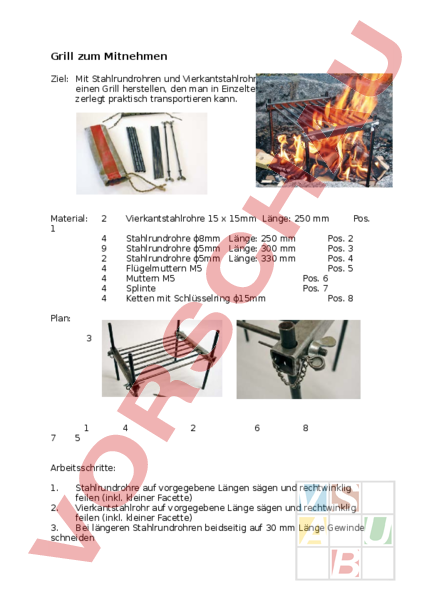

Grill zum Mitnehmen Ziel: Mit Stahlrundrohren und Vierkantstahlrohren einen Grill herstellen, den man in Einzelteilen zerlegt praktisch transportieren kann. Material: 1 2 Vierkantstahlrohre 15 15mm Länge: 250 mm 4 9 2 4 4 4 4 Stahlrundrohre 8mm Länge: 250 mm Pos. Stahlrundrohre 5mm Länge: 300 mm Pos. Stahlrundrohre 5mm Länge: 330 mm Pos. Flügelmuttern M5 Pos. Muttern M5 Pos. 6 Splinte Pos. 7 Ketten mit Schlüsselring 15mm Pos. Pos. 2 3 4 5 8 Plan: 3 1 7 4 2 6 8 5 Arbeitsschritte: 1. Stahlrundrohre auf vorgegebene Längen sägen und rechtwinklig feilen (inkl. kleiner Facette) 2. Vierkantstahlrohr auf vorgegebene Länge sägen und rechtwinklig feilen (inkl. kleiner Facette) 3. Bei längeren Stahlrundrohren beidseitig auf 30 mm Länge Gewinde schneiden 4. Löcher bohren in Stützbeinen und Vierkantstahlrohr (siehe Beschrieb Rückseite) 5. Anbringen der Schlüsselringe 6. Evtl. Etui Vierkantrohr: Löcher nur einseitig bohren (nicht durchgängig) mit Bohrer Durchmesser 5,5 mm Mit Reissnadel anreissen: bei 25mm, 45mm, 65mm, 85mm etc bis 225mm - 11 Löcher Das erste und letzte Loch durchgehend bohren! je 10mm vom Rand entfernt: Loch mit Durchmesser 4,5 mm für die Splinte Am Rand: Loch mit Durchmesser 3 mm für den Schlüsselring Senkrecht zu den oben beschriebenen Löchern: 10 mm vom Rand entfernt durchgehende Bohrung mit Durchmesser 8,5 mm (für die Stahlrundrohre 8mm, die als Stützen dienen) Stützbeine: Auf der Höhe 30 mm, 60 mm und 90 mm durchgehende Bohrlöcher mit Durchmesser 4,5 mm Ketten Länge ca. 150 mm (je nach Gliedergrösse ca. 18 Glieder) Bewertung: Funktionalität 0 – 3 Punkte Ausarbeitung 0 – 4 Punkte ALSV 0 – 3 Punkte Notenskala: 01 43 5 3,5 5,5 10 6 1 1,5 64 22 7 4,5 3 2,5 85 9
