Arbeitsblatt: Schaltungen aufbauen, Schema zeichnen, Schaltungen erklären

Material-Details

Schaltschemas müssen gezeichnet werden. Serie od. parallel.
Physik
Elektrizität / Magnetismus
6. Schuljahr
3 Seiten

Statistik

1748
1552
40
29.08.2006

Autor/in

Martin Weidmann

Tel G 052 336 12 70
Tel P 079 542 07 83
Land: Schweiz
Registriert vor 2006

Downloads Arbeitsblätter / Lösungen / Zusatzmaterial

Die Download-Funktion steht nur registrierten, eingeloggten Benutzern/Benutzerinnen zur Verfügung.

Textauszüge aus dem Inhalt:

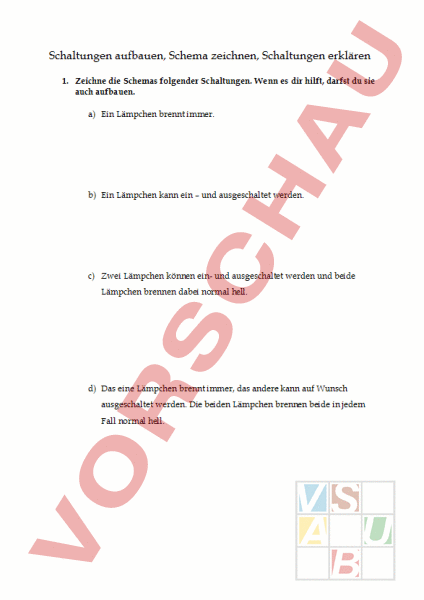

Schaltungen aufbauen, Schema zeichnen, Schaltungen erklären 1. Zeichne die Schemas folgender Schaltungen. Wenn es dir hilft, darfst du sie auch aufbauen. a) Ein Lämpchen brennt immer. b) Ein Lämpchen kann ein – und ausgeschaltet werden. c) Zwei Lämpchen können ein- und ausgeschaltet werden und beide Lämpchen brennen dabei normal hell. d) Das eine Lämpchen brennt immer, das andere kann auf Wunsch ausgeschaltet werden. Die beiden Lämpchen brennen beide in jedem Fall normal hell. 2. Entscheide, welches Lämpchen brennt! Bei 2 Lämpchen: Brennen sie normal hell oder nur schwach? Wenn du nicht sicher bist, baue die Schaltungen nach und experimentiere! a) L1 b) L1 L2 c) L1 L2 d) L1 L2 3. Welchen Schalter musst du schliessen, damit da Lämpchen brennt? Schalter 1 Schalter 2 4. Was passiert, wenn du Lampe 1 (L1) ausdrehst? a) L2 L3 L1 L4 L2 L3 b) L1 L4 5. Schalter einbauen Was passiert, wenn du bei A, B, C, D, E, F, G, H, oder einen Schalter einbaust und ihn öffnest? A: B: C: D: G E: F: E G: H: I:
