Arbeitsblatt: Aufgaben Ohmsches Gesetz & elektrische Leistung

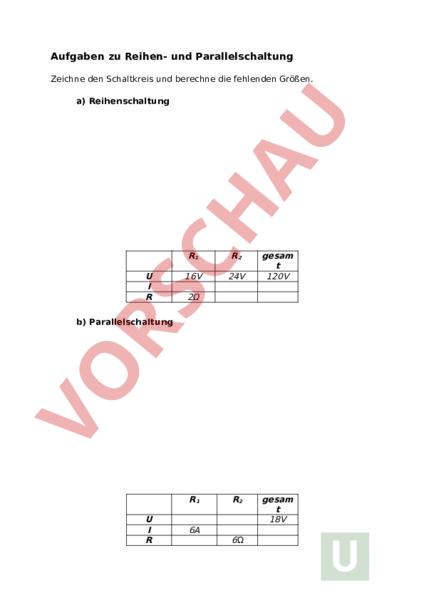

Aufgaben zu Reihen- und Parallelschaltung Zeichne den Schaltkreis und berechne die fehlenden Größen. a) Reihenschaltung I R1 R2 16V 24V gesam 120V 2 b) Parallelschaltung R1 I R2 6A 6 gesam 18V Aufgabe 2 Wie gross ist die Stromstärke in diesem Stromkreis bzw. welchen Wert zeigt das Messgerät (Amperemeter) an? Aufgabe 3 Wie gross ist die Stromstärke in diesem Stromkreis bzw. welchen Wert zeigt das Messgerät (Amperemeter) an? Was fällt dir im Gegensatz zu der Aufgabe 1 auf? Aufgabe 4* Wie verändert sich die Helligkeit der Glühlampe Nr.1, wenn Nr.3 in der nebenstehenden Schaltung herausgeschraubt wird? a) Sie wird heller. b) Sie wird dunkler. c) Sie behält ihre Helligkeit. d) Sie erlischt. Nimm an, dass alle Glühlampen einen Widerstand von 1 Ohm haben. Aufgabe 5* Eine 110 Volt Glühlampe, die von 0,55 durchflossen wird, soll an das 220 Volt-Netz angeschlossen werden. Wie gross ist der Vorwiderstand zu wählen, damit die Lampe nicht durchbrennt? Tipp: Zeichen zuerst einmal den Schaltkreis auf. Aufgabe 6* Eine Haushaltsglühlampe L1 (230V/1,0A) und eine Experimentierlampe L2 (6,0V/5,0A) werden in Serie an eine Haushaltssteckdose (Unetz 230V) geschaltet. Welcher der beiden Leuchtkörper wird stärker leuchten? Tipp: Berechne Zuerst die Widerstände der Lämpchen und danach den Gesamtwiderstand. Aufgaben zu elektrische Leistung und Arbeit Aufgabe 1 Wie stark ist der Strom, der in einer Glühlampe mit der Aufschrift 220V P 40W fliesst? Aufgabe 2 In einer 220 Volt-Lampe fliesst ein Strom von 273 mA. a) Wie gross ist die elektrische Leistung der Lampe? b) Wieviel kWh verbraucht sie bei einer Brenndauer von 12 h? Aufgabe 3 Was kostet das Leuchten einer Glühlampe, durch die beim Anschluss an eine Steckdose mit 230V, ein Strom von 0.3 fließt? Die Lampe brennt einen Tag. Für 1 kWh (Kilo- Watt-Stunde) sind 0,20 Rp. zu bezahlen. Aufgabe 4* Eine Projektionslampe trägt die Aufschrift 5A/375W. Welchen Vorwiderstand muss man wählen, wenn die Lampe mit 220 betrieben werden soll? Welche Leistung geht in dem Widerstand verloren? Tipp: Zeichne zuerst den Schaltkreis mit den gegebenen Werten auf. Aufgabe 5* Ein Toaster hat einen Widerstand von 50. a) Berechne die Stärke des Stroms, der durch den Toaster fließt, wenn er an das Haushaltsnetz (230V) angeschlossen wird. b) Welche elektrische Arbeit verrichtet der Toaster während du 2 min ein Brötchen toastest? c) Was kostet einen Toastdurchgang, bei einem Tarif von 20 Rp. kWh. Aufgabe 6* Eine Radioanlage hat neben dem Ausgang für den Hauptlaut-sprecher oft noch einen Ausgang für einen Nebenlautsprecher, der z.B. in einem anderen Zimmer aufgestellt werden kann. Der Nebenlautsprecher habe einen Widerstand R2 8,0, der Hauptlautsprecher von R1 4,0. Die Ausgangsspannung der Anlage sei 6,0V. a) Entwerfe ein schematisches Schaltbild der Anordnung und berechne den Gesamtwiderstand der beiden Boxen. b) Berechne, welche Leistung im Nebenlautsprecher, welche im Hauptlautsprecher umgesetzt wird.
