Arbeitsblatt: LZK Elektrizität (NaTech)

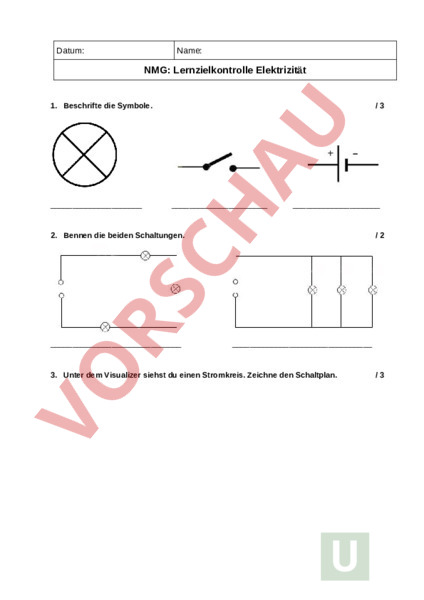

Datum: Name: NMG: Lernzielkontrolle Elektrizität 1. Beschrifte die Symbole. /3 2. Bennen die beiden Schaltungen. /2 3. Unter dem Visualizer siehst du einen Stromkreis. Zeichne den Schaltplan. /3 4. Erkläre den Unterschied zwischen einer Serien- und einer Parallelschaltung. /2 5. Beantworte die Fragen zu den Stromkreisen. Was musst du machen, damit die Lampe brennt? Erkläre. /1 Was passiert, wenn du die Lampe 1 rausdrehst? Erkläre. /1 Welche Lampe brennt? 0.5 Lampe 1 Lampe 2 Lampe 1 und 2 Welchen Schalter musst du schliessen, damit die Lampe brennt? 0.5 Schalter 1 Schalter 2 Schalter 1 und 2 Leuchtet das Lämpchen? 0.5 Ja, das Lämpchen leuchtet. Nein, das Lämpchen leuchtet nicht. Kreuze die richtige Antwort(en) an. /1 Es leuchtet nur ein Lämpchen. Es leuchten beide Lämpchen. Es leuchtet keines der Lämpchen. Ein Lämpchen leuchtet normal hell. Beide Lämpchen leuchten normal hell. Beide Lämpchen leuchten schwach. Kreuze die richtige Antwort(en) an. /1 Es leuchtet nur ein Lämpchen. Es leuchten beide Lämpchen. Es leuchtet keines der Lämpchen. Ein Lämpchen leuchtet normal hell. Beide Lämpchen leuchten normal hell. Beide Lämpchen leuchten schwach. Im folgenden Stromkreis brennt eine Lampe durch. Als folge davon löschen alle anderen Lampen auch aus. Welche Lampe ist durchgebrannt? 0.5 Lampe 1 Lampe 2 Lampe 3 Lampe 4 Was passiert, wenn du an der Stelle einen Schalter einbaust und öffnest? Erkläre. /1 Was passiert, wenn du an der Stelle einen Schalter einbaust und öffnest? Erkläre. /1 6. Kurzschluss /1 Handelt es sich bei den Schaltplänen um einen Kurzschluss oder gibt es keinen Kurzschluss? Kreuze an. Kurzschluss kein Kurzschluss Kurzschluss kein Kurzschluss 7. Leiter oder Nichtleiter? Kreuze an. /4 Material Leiter Nichtleite Alu-Folie Radiergummi Glas Kupferblech Papier Zuckerstück Stoff Stahlnagel Bewertung Max. 23 Pkt. 22-23 Pkt. 20-21.5 Pkt. 18-19.5 Pkt. 16-17.5 Pkt. 14-15.5 Pkt. 6 5.5 5 4.5 4 11-13.5 Pkt. 8-10.5 Pkt. 5-7.5 Pkt. 2.5-4.5 Pkt. 0-2 Pkt. 3.5 3 2.5 2 1.5 Erreichte Punkte: Note: Unterschrift:
