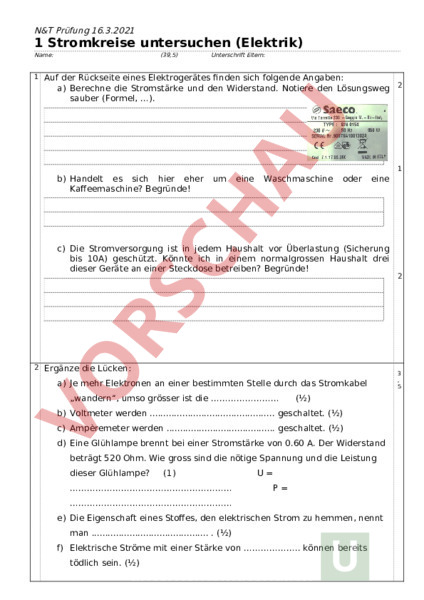

N&T Prüfung 16.3.2021 1 Stromkreise untersuchen (Elektrik) Name: 1 (39,5) Unterschrift Eltern: Auf der Rückseite eines Elektrogerätes finden sich folgende Angaben: a) Berechne die Stromstärke und den Widerstand. Notiere den Lösungsweg 2 sauber (Formel, ). 1 b) Handelt es sich hier eher Kaffeemaschine? Begründe! um eine Waschmaschine oder eine c) Die Stromversorgung ist in jedem Haushalt vor Überlastung (Sicherung bis 10A) geschützt. Könnte ich in einem normalgrossen Haushalt drei dieser Geräte an einer Steckdose betreiben? Begründe! 2 Ergänze die Lücken: a) Je mehr Elektronen an einer bestimmten Stelle durch das Stromkabel „wandern, umso grösser ist die () b) Voltmeter werden geschaltet. () c) Ampèremeter werden geschaltet. () d) Eine Glühlampe brennt bei einer Stromstärke von 0.60 A. Der Widerstand beträgt 520 Ohm. Wie gross sind die nötige Spannung und die Leistung dieser Glühlampe? (1) U P e) Die Eigenschaft eines Stoffes, den elektrischen Strom zu hemmen, nennt man . () f) Elektrische Ströme mit einer Stärke von können bereits tödlich sein. () 2 3 5 3 Kreuze die richtigen Aussagen an: 4 Der Der Der Der Der elektrische elektrische elektrische elektrische elektrische Widerstand Widerstand Widerstand Widerstand Widerstand hängt hängt hängt hängt hängt auch auch auch auch auch vom Durchmesser ab. vom Wirtschaftswachstum ab. Material ab. geographischen Ort ab. von der Länge eines Drahtes ab. Knoten- und Maschenregel: 2 5 9 a) Was besagt die Knotenregel? Erkläre! b) Was besagt die Maschenregel? Erkläre! c) Berechne mit der Knotenregel und der Maschenregel die fehlenden Grössen! I U 12 U1 ? I1 0.4 I2 0.6 U3 ? U2 4.5 U1 U3 I3 0.2 U4 U4 ? I4 ? 5 Welche Aussagen sind richtig? Kreuze an! Der elektrische Strom wird im bei einer Taschenlampe verbraucht. Bei gleicher Spannung gilt: Je kleiner der Widerstand, desto grösser die Stromstärke. In einer Taschenlampe ist nur die Lampe selber ein elektrischer Widerstand. Bei gleichem Widerstand gilt: Je grösser die Spannung, desto grösser die Stromstärke Je tiefer der elektrische Widerstand, desto weniger Elektronen fliessen. Energie kann nicht verbraucht werden, sondern wandelt sich in eine andere Energieform um. Je mehr Wicklungen ein Elektromagnet hat, desto grösser ist ihr Widerstand. Je mehr Wicklungen ein Elektromagnet hat, desto grösser ist seine magnetische Wirkung. 4 6 Erkläre, wie ein Elektromotor funktioniert. Du kannst dazu folgende Begriffe 7 verwenden (Nord- und Südpol, Kollektor, Spule, Eisenkern, Isolierende Schicht, 5 Schleifkontakte, Magnete, Drahtende)! 7 a) Wozu braucht es einen Leitungsschutzschalter? 4 b) Bis zu welcher Stromstärke ist es für uns Menschen ungefährlich? c) Weshalb kann ein Stromschlag aus der Steckdose tödlich sein? Beweise es rechnerisch. d) Was versteht man unter elektrischer Überlastung? 8 a. Eine Wirkung von Strom ist die thermische. Nenne zwei weitere Wirkungen.: b. Nenne mir zwei Geräte, welche die thermische Wirkung ausnützen. Rückmeldung Vorbereitung: Prüfung: Thema: 4
