Arbeitsblatt: Schrägbilder

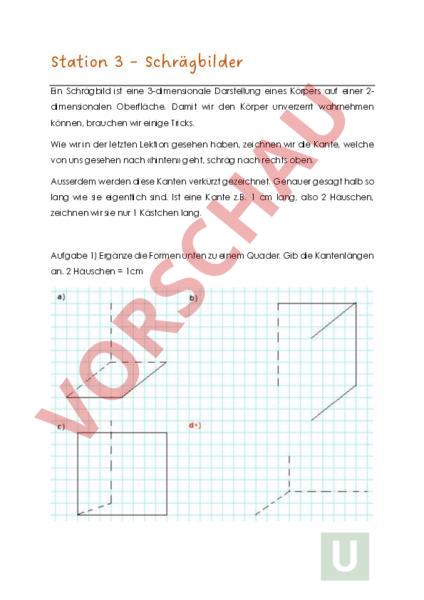

Station 3 – Schrägbilder Ein Schrägbild ist eine 3-dimensionale Darstellung eines Körpers auf einer 2dimensionalen Oberfläche. Damit wir den Körper unverzerrt wahrnehmen können, brauchen wir einige Tricks. Wie wir in der letzten Lektion gesehen haben, zeichnen wir die Kante, welche von uns gesehen nach «hinten» geht, schräg nach rechts oben. Ausserdem werden diese Kanten verkürzt gezeichnet. Genauer gesagt halb so lang wie sie eigentlich sind. Ist eine Kante z.B. 1 cm lang, also 2 Häuschen, zeichnen wir sie nur 1 Kästchen lang. Aufgabe 1) Ergänze die Formen unten zu einem Quader. Gib die Kantenlängen an. 2 Häuschen 1cm Aufgabe 2) Zeichen folgende Quader in dein Übungsheft. Denke an die Regeln zu den Schrägbilder. Die Längenangaben sind jeweils in cm. Länge Breite Höhe a) 3 4 5 b) 4 4 4 c) 2 3 1 d) 3 2 5 Aufgabe 3) Ergänze diesen Quader, dass sein Volumen 75cm3 beträgt. Ein kleines Häuschen ist gleich 0.5cm Aufgabe 4) Versuche in deinem Heft das Schrägbild eines Hauses zu zeichnen.
