Arbeitsblatt: Lernkontrolle zum Thema Elektrizität

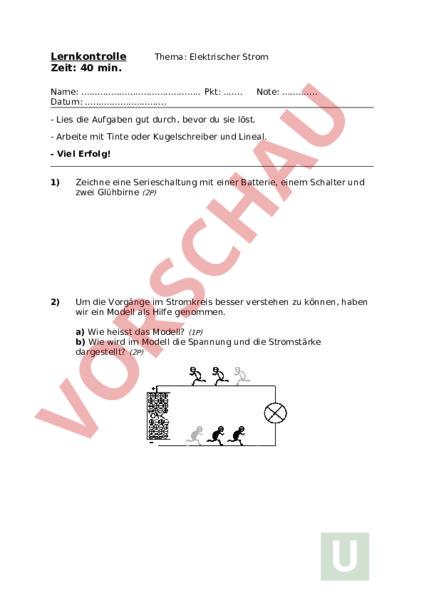

Lernkontrolle Zeit: 40 min. Thema: Elektrischer Strom Name: Pkt: . Datum: Note: . Lies die Aufgaben gut durch, bevor du sie löst. Arbeite mit Tinte oder Kugelschreiber und Lineal. Viel Erfolg! 1) Zeichne eine Serieschaltung mit einer Batterie, einem Schalter und zwei Glühbirne (2P) 2) Um die Vorgänge im Stromkreis besser verstehen zu können, haben wir ein Modell als Hilfe genommen. a) Wie heisst das Modell? (1P) b) Wie wird im Modell die Spannung und die Stromstärke dargestellt? (2P) 3) Kreuze die richtigen Aussagen an: (0,5 pro richtige Aussage, -0,5 pro Bei der Parallelschaltung leuchten beide Glühbirnen gleich hell. Die Gesamtstromstärke einer Parallelschaltung setzt sich aus den Stromstärken der einzelnen Glühbirnen zusammen. Wenn ich bei der Serieschaltung eine Glühbirne entferne, leuchtet die andere weiter. Um eine einfache Parallelschaltung mit zwei Lampe und einem Schalter zu bauen, braucht es mindestens 5 Kabel. In einer Parallelschaltung spielt es keine Rolle, ob ich zwei oder drei Glühbirnen einbaue, sie leuchten immer gleich hell. Bei der Parallelschaltung kann ich einen Schalter so einbauen, dass nur eine Glühbirne abgeschaltet werden kann, während die andere noch leuchtet. Wir bauen eine Parallel- und eine Serieschaltung mit derselben Stromquelle (z.B. je eine 4.5V Batterie). Wenn ich bei allen 4 Glühbirnen die Spannung messe, erhalte ich 4 Mal den gleichen Wert. 4) Mit dem Ohmschen Gesetz wurde der Strom berechenbar: falsche Aussage) a) Wie lautet das Ohmsche Gesetz? (1P) b) Weshalb ist bei einem Stromkreis, der einen kleinen Widerstand eingebaut hat, die Stromstärke gross? Erkläre mit der Ohmschen Gesetz. (2P) 5) Auf einer Taschenlampe findet man folgende Angaben: 3,5 / 0,2 A. Berechne den Widerstand. (1P) 6) Sicherungen: a) Bezeichne folgende Abbildungen mit FI-Sicherung und Schmelzsicherung. (1P) b) Erkläre wie eine FI-Sicherung funktioniert. (1P) d) Woran erkennet man bei der Schmelzsicherung, ob sie noch in Ordnung ist? (1P) c) Weshalb reagiert die Schmelzsicherung nicht, wenn ein Mensch versehentlich mit dem Stromkreis in Berührung kommt? (2P) 7) Gib zwei Phänomene an, die mit elektrostatischer Ladung funktionieren. (1P) 8) Wie können in zwei geeigneten Stoffen die Ladung getrennt werden? 9) a) Erkläre mit Hilfe der Abbildungen, was bei den Atomen passiert, wenn Ladungen getrennt werden. (1P) b) Welches Atom ist nun positiv, welches negativ geladen? (1P) (1P) Total: Punkte 20
