Arbeitsblatt: Test - Stromkreise untersuchen (Teil 2)

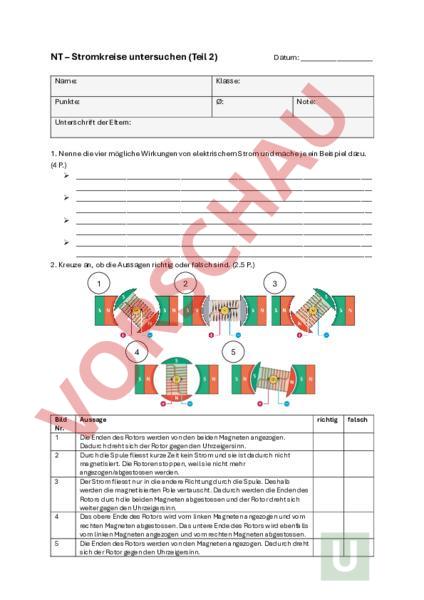

NT – Stromkreise untersuchen (Teil 2) Datum: Name: Klasse: Punkte: Ø: Note: Unterschrift der Eltern: 1. Nenne die vier mögliche Wirkungen von elektrischem Strom und mache je ein Beispiel dazu. (4 P.) 2. Kreuze an, ob die Aussagen richtig oder falsch sind. (2.5 P.) 2 1 4 Bild Nr. 1 2 3 4 5 3 5 Aussage Die Enden des Rotors werden von den beiden Magneten angezogen. Dadurch dreht sich der Rotor gegen den Uhrzeigersinn. Durch die Spule fliesst kurze Zeit kein Strom und sie ist dadurch nicht magnetisiert. Die Rotoren stoppen, weil sie nicht mehr angezogen/abgestossen werden. Der Strom fliesst nur in die andere Richtung durch die Spule. Deshalb werden die magnetisierten Pole vertauscht. Dadurch werden die Enden des Rotors durch die beiden Magneten abgestossen und der Rotor dreht sich weiter gegen den Uhrzeigersinn. Das obere Ende des Rotors wird vom linken Magneten angezogen und vom rechten Magneten abgestossen. Das untere Ende des Rotors wird ebenfalls vom linken Magneten angezogen und vom rechten Magneten abgestossen. Die Enden des Rotors werden von den Magneten angezogen. Dadurch dreht sich der Rotor gegen den Uhrzeigersinn. richtig falsch 3. Ergänze die Tabelle. (7 P.) Elektrische Grösse Erklärung Einheit Formelzeichen Berechnung/ Formel Coulomb (C) Elektrische Stromstärke URI Gibt an, wie stark die Elektronen in ihrer Bewegung eingeschränkt sind. 4. a) Zeichne eine Parallelschaltung mit zwei Glühbirnen (Batterie oder Netzgerät) (2 P.) b) Zeichne ein Messgerät ein, wie du die Gesamtstromstärke sowie die Stromstärke der beiden Lampen messen kannst. (2 P.) 5. Ergänze die Aussagen. (4 P.) a) In einer Serienschaltung berechne ich die Gesamtstromstärke bei zwei Lampen wie folgt: b) In einer Parallelschaltung berechne ich die Gesamtstromstärke bei zwei Lampen wie folgt: c) In einer Serienschaltung berechne ich die Gesamtspannung bei zwei Lampen wie folgt: d) In einer Parallelschaltung berechne ich die Gesamtspannung bei zwei Lampen wie folgt: 6. Berechne die fehlenden Werte. (4 P.) a) In der Taschenlampe befindet sich eine Batterie mit 5 V. Die Lampe hat einen Widerstand von 10 . Berechne die Stromstärke. Notiere dafür zuerst die Formel und anschliessend den Rechnungsweg. b) Auf einem Netzgerät eines Gerätes steht «25 V». Wird er eingeschaltet, wird eine Stromstärke von 0.8 gemessen. Berechne den elektrischen Widerstand. Notiere dafür zuerst die Formel und anschliessend den Rechnungsweg. 7. Notiere die fehlenden Angaben. Begründe deine Lösungen. (4.5 P.) a) 8A 3A Begründung: b) 2V 3V 8V Begründung:
