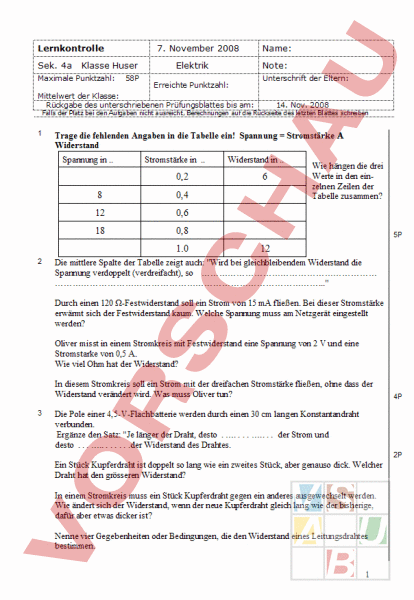

7. November 2008 Lernkontrolle Sek. 4a Klasse Huser Maximale Punktzahl: Elektrik Name: Note: 58P Unterschrift der Eltern: Erreichte Punktzahl: Mittelwert der Klasse: Rückgabe des unterschriebenen Prüfungsblattes bis am: 14. Nov. 2008 Falls der Platz bei den Aufgaben nicht ausreicht, Berechnungen auf die Rückseite des letzten Blattes schreiben 1 Trage die fehlenden Angaben in die Tabelle ein! Spannung Stromstärke Widerstand Spannung in Stromstärke in 0,2 8 0,4 12 0,6 18 0,8 1.0 2 Widerstand in 6 Wie hängen die drei Werte in den einzelnen Zeilen der Tabelle zusammen? 5P 12 Die mittlere Spalte der Tabelle zeigt auch: Wird bei gleichbleibendem Widerstand die Spannung verdoppelt (verdreifacht), so . Durch einen 120 -Festwiderstand soll ein Strom von 15 mA fließen. Bei dieser Stromstärke erwärmt sich der Festwiderstand kaum. Welche Spannung muss am Netzgerät eingestellt werden? Oliver misst in einem Stromkreis mit Festwiderstand eine Spannung von 2 und eine Stromstarke von 0,5 A. Wie viel Ohm hat der Widerstand? In diesem Stromkreis soll ein Strom mit der dreifachen Stromstärke fließen, ohne dass der Widerstand verändert wird. Was muss Oliver tun? 3 4P Die Pole einer 4,5-V-Flachbatterie werden durch einen 30 cm langen Konstantandraht verbunden. Ergänze den Satz: Je länger der Draht, desto . . . der Strom und desto . . . .der Widerstand des Drahtes. 2P Ein Stück Kupferdraht ist doppelt so lang wie ein zweites Stück, aber genauso dick. Welcher Draht hat den grösseren Widerstand? In einem Stromkreis muss ein Stück Kupferdraht gegen ein anderes ausgewechselt werden. Wie ändert sich der Widerstand, wenn der neue Kupferdraht gleich lang wie der bisherige, dafür aber etwas dicker ist? Nenne vier Gegebenheiten oder Bedingungen, die den Widerstand eines Leitungsdrahtes bestimmen. 1 8P 4 Unter den Metallen gibt es gute und weniger gute Leiter: Gute Leiter z. B. . weniger gute Leiter z. B. 4P 5 Die Beleuchtung der Instrumente im Auto (Tachometer, Tank- und Temperaturanzeige) kann heller oder dunkler eingestellt werden. Auf welche Weise ist das möglich? Zeichne den Schaltplan des betreffenden Stromkreises auf. 5P 6 Verbinde in der Tabelle die zusammengehörenden Angaben! Die Glühlampe leuchtet hell auf. Der Grosser Widerstand Strommesser zeigt einen starken Ausschlag. Die Glühlampe leuchtet schwächer. Der Kleiner Widerstand Strommesser zeigt einen kleinen Ausschlag. Die Glühlampe leuchtet nicht mehr. Der Mittlerer Widerstand Strommesser zeigt einen sehr kl. Ausschlag. 3P 7 An einem Stromkreis liegt eine Spannung 10 an; dabei wird eine Stromstärke von 2 gemessen. Wie gross sind der Widerstand und die Leistung in diesem Stromkreis? An einen Leiter wird eine Spannung von 1 angelegt; der Strommesser zeigt eine Stromstärke von 0,2 an. Welchen Wert hat der Widerstand? An einem Eisendraht liegt eine Spannung von 4 an. Dabei wird eine Stromstärke von 0,5 gemessen. Die Spannung beträgt 8 und die gemessene Stromstärke 1 A. Die Spannung beträgt 5 V, die Stromstärke 0,1 A. 6P 8 Ein Glühlämpchen wird an eine Stromquelle mit 8,5 Spannung angeschlossen. Der Glühdraht leuchtet hell, und es fließt ein Strom von 0,275 A. Berechne den Widerstand des (heissen) Glühdrahtes. 2P 2 9 Wie sind bei einem Auto die Scheinwerfer geschaltet parallel oder seriell? Begründe deine Antwort! 4P 3 10 Nenne 4 Geräte mit Angabe der Leistung. Berechne die Stromstärke in Ampere P U I P U I P U I P U I 8P Zeichne die 5 Widerstände mit den entsprechenden Farbringen auf: 11 120 4.7k 1k 330k 5.6M Berechne beim 5.6M-Widerstand die möglichen Abweichungen, die sich bei einer Toleranz von 5% (Gold) ergeben können. 8P 4 5
