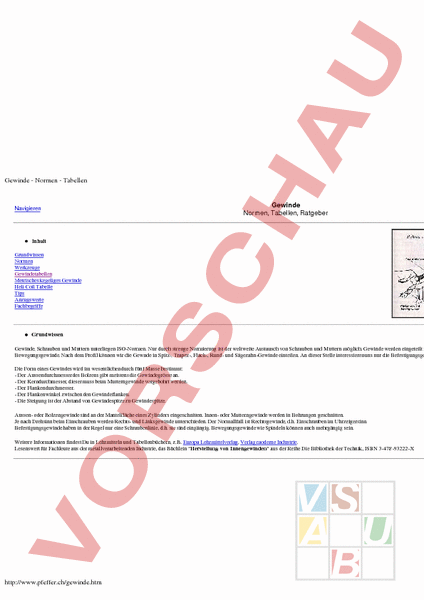

Arbeitsblatt: Gewinde - Normen - Tabellen.pdf

Material-Details

Gewinde - Normen - Tabellen.pdf
Physik
Mechanik deformierbarer Körper
12. Schuljahr
2 Seiten

Statistik

40382
1798
0
21.05.2009

Autor/in

alain dürr
Land: Schweiz
Registriert vor 2006

Downloads Arbeitsblätter / Lösungen / Zusatzmaterial

Die Download-Funktion steht nur registrierten, eingeloggten Benutzern/Benutzerinnen zur Verfügung.

Textauszüge aus dem Inhalt:

Gewinde Normen Tabellen Navigieren Seite 1 Gewinde Normen, Tabellen, Ratgeber Inhalt Grundwissen Normen Werkzeuge Gewindetabellen Metrisches kegeliges Gewinde Heli Coil Tabelle Tips Anzugswerte Fachbegriffe Grundwissen Gewinde, Schrauben und Muttern unterliegen ISO-Normen. Nur durch strenge Normierung ist der weltweite Austausch von Schrauben und Muttern möglich. Gewinde werden eingeteilt in Befestigungs- und Bewegungsgewinde. Nach dem Profil können wir die Gewnde in Spitz-, Trapez-, Flach-, Rund- und Sägezahn-Gewinde einteilen. An dieser Stelle interessierenuns nur die Befestigungsgewindemit Spitzprofil. Die Form eines Gewindes wird im wesentlichendurch fünf Masse bestimmt: Der Aussendurchmesserdes Bolzens gibt meistens die Gewindegrösse an. Der Kerndurchmesser, dieser muss beim Mutterngewinde vorgebohrt werden. Der Flankendurchmesser. Der Flankenwinkel zwischen den Gewindeflanken. Die Steigung ist der Abstand von Gewindespitze zu Gewindespitze. Aussen- oder Bolzengewinde sind an der Mantelfläche eines Zylinders eingeschnitten. Innen- oder Mutterngewinde werden in Bohrungen geschnitten. Je nach Drehsinn beim Einschrauben werden Rechts- und Linksgewinde unterschieden. Der Normallfall ist Rechtsgewinde, d.h. Einschrauben im Uhrzeigersinn. Befestigungsgewindehaben in der Regel nur eine Schraubenlinie, d.h. sie sind eingängig. Bewegungsgewindewie Spindeln können auch mehrgängig sein. Weitere Informationen findest Du in Lehrmitteln und Tabellenbüchern, z.B. Europa Lehrmittelverlag, Verlag moderne Industrie. Lesenswert für Fachleute aus der metallverarbeitenden Industrie, das Büchlein Herstellung von Innengewinden aus der Reihe Die Bibliothek der Technik, ISBN 3-478-93222 -X Daniel Charpilloz SA 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 2 Normen Befestigungsgewindemit Spitzprofil sind die gebräuchlisten Befestigungsgewindeund bilden die Basis für mehrere internationale Gewindesysteme. Einige Branchen wie Fahrrad, Elektro, Foto, usw. verwenden Spezialgewinde, z.B. Pg (Panzerrrohr) oder kegelige Gewinde, z.B. Drahtauslöser an Fotokameras. Withworth Gewinde sind mit grösserer Steigung versehen als metrische Gewinde vergleichbarer Grösse. Grössere Steigung bedeutet weniger Selbsthemmung, deshalb sind die alten Engländer berühmt für das Losvibrieren von Schrauben und Muttern. Die Konstrukteure wurden durch diesen Umstand gezwungen, wesentlichöfter englische Feingewinde zu verbauen als dies ihre Kollegen taten, die sich auf metrische Gewinde verliessen. Die neuen Triumphs und US-PWs profitieren nun endlich ebenfalls von den Segnungen der metrischen ISOGewinde. Metrisches Regelgewinde Die Bezeichnung besteht aus dem Buchstaben und einer Zahl die den Aussendurchmesserangibt, z. B. M10 ist ein metrisches Regelgewinde mit 10 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 1.5 mm. M10-LH ist ein metrisches Gewinde wie oben, aber linksgängig. Metrisches Feingewinde Die Bezeichnung besteht aus dem Buchstaben M, dem Aussendurchmesserund der Steigung, z. B. M10x1 ist ein metrisches Feingewinde mit 10 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 1.0 mm. Metrisches kegeliges Aussengewinde Die Bezeichnung besteht aus dem Buchstaben M, dem Aussendurchmesser, der Steigung und dem Zusatz keg, zum Beispiel M10x1 keg. Für selbstdichtendeVerbindungen wie Verschluss-Schrauben, Schmiernippel und ähnliches. Bei grösseren Gewinden wird die Anwendung von Dichtmitteln empfohlen. Siehe Loctite-Katalog. Manigley SA Withworth BSW Wird nur noch in Ländern mit Zoll-Masssystemverwendet. Der Aussendurchmesserwird in Zoll gemessenund mit Bruchzahlen bezeichnet. 1/4-20 BSW (oder 1/4) ist ein Gewinde mit 6.35 mm Aussendurchmesser, 55 Fankenwinkel, rechtsgängig und einer Steigung von 20 Umgängen pro Zoll. Withworth BSF BSF (British Standard Fine) bezeichnetWithworth Feingewinde. 1/4-26 BSF ist ein Feingewinde mit 6.35 mm Aussendurchmesser, 55 Fankenwinkel, rechtsgängig und einer Steigung von 26 Umgängen pro Zoll. Withworth BSP BSP (British Standard Pipe) bezeichnetWithworth Rohrgewinde. Genormt sind konische (1:16) und zylindrische Aussengewinde und zylindrische Innengewinde. Die Durchmesserbezeichnung in Zoll bezieht sich nicht auf den Gewindedurchmesser, sondern auf die lichte Weite des Rohrs. 1 1/14 ist ein Gasrohrgewinde mit 41.9 mm Aussendurchmesser, 55 Flankenwinkel, rechtsgängig und einer Steigung von 11 Umgängen pro Zoll. BA British Association Threads, BA Nr. 0-25, Gewinde mit metrischen Abmassen und Steigung in mm. Flankenwinkel 47.5, Steigung 0.9xBA Nr., gerundet auf 0.01 mm. Britisch-amerikanisches Einheitsgewinde UNC UNC (Unified Coarse) bezeichnetein Besfestigungsgewindemit 60 Fankenwinkel und Abmassen in Zoll. 3/8-16 UNC ist ein Gewinde mit 9.53 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 16 Umgängen pro Zoll. Britisch-amerikanisches Einheitsgewinde UNF UNF (Unified Fine) bezeichnetein Besfestigungsgewindemit 60 Fankenwinkel und Abmassen in Zoll. 3/8-24 UNF ist ein Feingewinde mit 9.53 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 24 Umgängen pro Zoll. Britisch-amerikanisches Einheitsgewinde UNEF UNEF (Unified Extra Fine) bezeichnetein Besfestigungsgewindemit 60 Fankenwinkel und Abmassen in Zoll. 3/8-32 UNEF ist ein Feingewinde mit 9.53 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 32 Umgängen pro Zoll. Amerikanisches kegeliges Rohrgewinde NPT/NPTF NPTF (National Pipe Taper Fuel and Oil) bezeichnetein Rohrgewinde mit 60 Fankenwinkel und Abmassen in Zoll, Kegelverhältnis 1:16. 1/4-18 NPTF ist ein Rohrgewinde mit 13.72 mm Aussendurchmesser, 60 Flankenwinkel, rechtsgängig und einer Steigung von 18 Umgängen pro Zoll. Amerikanisches zylindtrisches Rohrgewinde NPSC/NPSM/NPSF Amerikanisches Rohrgewinde mit Zoll-Abmassen und 60 Fankenwinkel. Löwenherz 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 3 LH1-LH10, Flankenwinkel 53 8 Zündkerzen Zündkerzen sind mit metrischen Feingewindenversehen. Die meist verwendete Grösse ist heutzutage (PW) das M14x1.25. Infolge der engen Platzverhältnisse bei Motorradmotoren kommen hier Kerzen mit 10 und 12 mm Gewinde zum Einsatz. Kerzengewinde sind in einer kurzen und langen Ausführung bekannt. Kurzgewinde-Kerzen sollte man nur noch bei vorsintflutlich konstruierten, seitengesteuertenRasenmähermotoren und Veteranenfahrzeugen finden. Werkzeuge In der industriellen Fertigung werden Gewinde mit Werkzeugen hergestellt die dem Heimwerker meist nicht zur Verfügung stehen. Insbesondere Schrauben und Muttern werden mit Gewindeformverfahren, wie Rollen, Pressen und Formen gefertigt. Hierbei wird der Wekstoffverlauf nicht geschnitten, sondern umgeformt und dabei verfestigt Werkzeuge für Aussengewinde Roll- Press-, Dreh- und Fräswerkzeuge setzt die Industrie ein. Dem Heimwerker stehen Schneideisen(Filièren), Nachschneidmuttern und Drehwerkzeuge zur Auswahl. Schneideisensind geeignet, um beschädigte oder verschmutzte Gewinde nachzuschneiden. Auf der Drehbank (mit Leitspindel) schneiden wir Gewinde mit Hilfe eines Gewindeprofilstahls mit 60 oder 55 Flankenwinkel. Die Steigung kontrollieren wir mit der Steigungslehre. Schneideisenund Drehstahl schneiden den Materialverlauf, d.h. das Bauteil wird beim Gewinde geschwächt. Es ist dringend davon abzuraten Gewinde auf Radachsen und ähnlichem per Schneideisenoder Drehstahl anzufertigen. Originalersatzteile sind mit gerollten Gewinden versehen. Werkzeuge für Innengewinde Industriell werden Innengewinde mit Hilfe von Gewindebohrern, Gewindeformern, Dreh- und Fräswerkzeugen gefertigt. Der Heimwerker wird sich mit Gewindebohrer und allenfalls Gewindeformer bescheiden. Gewindebohrer sind als Maschinen- und Handbohrer im Handel. Maschinenbohrer sind in verschiedenen Ausführungen für Sack- und Durchgangsloch, sowie für weiche, mittler und harte Werkstoffe erhältlich. Handbohrer sind Sets mir zwei oder drei Bohrern, Vor-, Nach- und Fertigschneidern. Der Gewindebohrer wird mit Hilfe des Windeisens fluchtend in das Kernloch getrieben. Gewindeformer eignen sich nicht für spröde Werkstoffe wie Grauguss, ihr Kernloch wird etwas grösser gebohrt als dasjenige für einen Gewindebohrer gleicher Grösse. Werkzeuge für Schrauben und Muttern Immer das richtige, passende Werkzeug einsetzen. Schraubenschlüssel mit Gabel oder Ring sind für Sechskantschrauben vorgesehen. Ebenso Steckschlüssel mit Knebel, Rätsche oder T. Stecknüsse mit Sechskant halten sicherer an Schraubenköpfen als solche mit Zwölfkant. Billigschraubenzieher die nicht den Normen entsprechen beschädigen die Schraubenschlitze. Schlagschrauber, Drehmomentschlüssel, Druckluftwerkzeuge, etc. kauft man vorteilhaft beim Fachmann und lässt sich beraten, z.B. bei Brütsch-Rüegger AG in Urdorf (grünes Gebäude bei der Autobahnausfahrt), Tel. 01 736 63 63 Werkzeuge für die Gewindereparatur AbgebrocheneSchrauben entfernt man mit Hilfe von Ausdrehdornen. Ein Set besteht aus gehärteten, links-spiralgenuteten, kegeligen Dornen. In die abgebrochene Schraube bohrt man ein Loch in welches man einen passenden Ausdrehdorn eindreht. Ausgerissene Gewinde müssen nachgebohrt und mit einem grösseren Gewinde nachgeschnittenwerden. In dieses grössere Gewinde wird eine entsprechende Gewindehülse oder ein Profildraht aus Federstahl eingesetzt. Das bekannteste und platzsparendste dieser Werkzeuge ist Heli Coil. Ein Set besteht aus Kernlochbohrer, Gewindebohrer, Eindrehwerkzeug und federähnlichen Einsätzen verschiedener Längen. Werkstoffe für Werkzeuge Schraubenschlüssel, Stecknüsse, etc. werden aus Chrom-Vanadium legierten Stählen gesenkgeschmiedetund anschliessendvergütet (zäh-hart). Spiral-, Gewindebohrer und Schneideisensollen in HSS-Qualität verwendet werden. HSS bezeichnethochlegierte Werkzeugstähle. Niederig- oder unlegierte Werkzeugstähle haben nur geringe warmfestigkeit und verschleissen wesentlichrascher. Gewinde-Grenzlehrdorne und Gewinderinge. Die Gutseite der Lehrdorne (links) muss sich mit geringer Kraft einschrauben lassen. Die Ausschussseite (rechts) darf sich nicht einschrauben lassen. Ausser den Gewinderingen kennt man noch die GewindeGrenzrachenlehre, um Aussengewinde zu prüfen. Anerkannte Qualitätswerkzeuge liefern z.B. die Firmen Stahlwille, Hazet, Belzer, PB und Snap On. Werkzeuge bei Brütsch-Rüegger, Urdorf/ZH Gewindetabellen Bz Bezeichnung, Aussendurchmesserin mm, Steigung in mm, D1 KernlochdurchmesserInnengewinde in mm Metrisches Regelgewinde Metrisches Feingewinde Bz D1 Bz D1 M3 3 0.5 2.4 M3x0.35 3 0.35 2.6 M4 4 0.7 3.2 M4x0.5 4 0.5 3.5 M5 5 0.8 4.1 M5x0.5 5 0.5 4.5 M6 6 1.0 4.9 M6x0.75 6 0.75 5.2 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 4 M8 8 1.25 6.6 M8x1 8 1.0 6.9 M10 10 1.5 8.4 M10x1.25 10 1.25 8.6 M12 12 1.75 10.1 M12x1.5 12 1.5 10.4 M14 14 2.0 11.8 M12x1.25 12 1.25 10.6 M16 16 2.0 13.8 M16x1.5 16 1.5 14.4 M20 20 2.5 17.3 M18x1.5 18 1.5 16.4 M24 24 3 20.8 M20x2 20 2.0 17.8 Bz Bezeichnung in Zoll, Aussendurchmesserin mm, Steigung in Umgänge pro Zoll, D1 Kernlochdurchmesserin mm Withworth BSW Withworth BSF Withworth BSP Bz D1 Bz D1 Bz D1 3/16 4.76 24 3.40 3/16-32 4.76 32 3.74 1/16 7.72 28 6.56 1/4 6.35 20 4.72 1/4-26 6.35 26 5.10 1/8 9.73 28 8.57 5/16 7.94 18 6.13 5/16-22 7.94 22 6.46 1/4 13.16 19 11.45 3/8 9.53 16 7.49 3/8-20 9.53 20 7.9 3/8 16.66 19 14.95 7/16 11.11 14 8.79 7/16-18 11.11 18 9.3 1/2 20.96 14 18.63 1/2 12.7 12 9.99 1/2-16 12.7 16 10.67 3/4 26.44 14 24.12 9/16 14.29 12 11.58 9/16-16 14.29 16 12.26 R1 33.25 11 30.29 5/8 15.87 11 12.92 5/8-14 15.87 14 13.55 1 1/4 41.91 11 38.95 3/4 19.05 10 15.80 3/4-12 19.05 12 16.34 1 1/2 47.80 11 44.85 7/8 22.22 9 18.61 7/8-11 22.22 11 19.26 R2 59.61 11 56.66 1 25.4 8 21.34 1 25.4 10 22.15 2 1/2 75.18 11 72.23 Bz Bezeichnung, Aussendurchmesserin mm, Steigung in Umgänge pro Zoll, D1 Kernlochdurchmesserfür Innengewinde in mm UNC UNF UNEF Bz D1 Bz D1 Bz 1/4 6.35 20 4.98 1/4 6.35 28 5.37 1/4 6.35 32 5.6 D1 5/16 7.94 18 6.41 5/16 7.94 24 6.79 5/16 7.94 32 7.2 3/8 9.53 16 7.81 3/8 9.53 24 8.38 3/8 9.53 32 8.8 10.3 7/16 11.11 14 9.15 7/16 11.11 20 9.74 7/16 11.11 28 1/2 12.70 13 10.58 1/2 12.70 20 11.33 1/2 12.70 28 11.8 9/16 14.29 12 12.00 9/16 14.29 18 12.76 9/16 14.29 24 13.3 5/8 15.87 11 13.38 5/8 15.87 18 14.35 5/8 15.87 24 15.0 3/4 19.05 10 16.30 3/4 19.05 16 17.33 3/4 19.05 20 18.0 7/8 22.22 9 19.17 7/8 22.22 14 20.26 7/8 22.22 20 21.0 1 25.40 8 21.96 1 25.40 12 23.11 1 25.4 20 24.25 Bz Bezeichnung, Aussendurchmesserin mm, Steigung in Umgänge pro Zoll, D1 Kernlochdurchmesserfür Innengewinde in mm NPT/NPTF Bz NPSC/NPSM D1 Bz D1 NPSC NPSF D1 NPSM Bz D1 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 5 1/8 10.29 27 8.5 1/8 10.29 27 8.75 9.0 1/16 7.89 27 6.35 1/4 13.72 18 11.0 1/4 13.72 18 11.3 11.8 1/8 10.29 27 8.75 3/8 17.15 18 14.5 3/8 17.15 18 14.7 15.3 1/4 13.72 18 11.3 1/2 20.34 14 17.8 1/2 20.34 14 18.3 19.0 3/8 17.15 18 14.7 3/4 26.47 14 23.0 3/4 26.47 14 23.5 24.5 1/2 20.34 14 18.3 1 33.30 11 1/2 29.0 1 33.30 11 1/2 29.5 30.5 3/4 26.47 14 23.5 1 1/4 42.16 11 1/2 37.5 1 1/4 42.16 11 1/2 38.5 39.0 1 33.30 11 1/2 29.5 1 1/2 48.26 11 1/2 44.0 1 1/2 48.26 11 1/2 44.5 45.0 2 60.33 11 1/2 56 2 60.33 11 1/2 56.5 57.0 Nr./Pg/LH Bezeichnung, Aussendurchmesserin mm, Steigung in mm, D1 KernlochdurchmesserInnengewinde in mm BA Pg Löwenherz Nr. D1 Pg D1 LH/D D1 0 6.00 1.00 4.80 7 12.5 20 11.28 1 0.25 0.66 1 5.30 0.90 4.22 9 15.2 18 13.86 1.2 0.25 0.84 2 4.70 0.81 3.73 11 18.6 18 17.26 1.4 0.30 1.00 3 4.10 0.73 3.22 13.5 20.4 18 19.06 1.7 0.35 1.20 4 3.60 0.66 2.81 16 22.5 18 21.16 2 0.40 1.50 5 3.20 0.59 2.49 21 28.3 16 26.78 2.3 0.40 1.78 6 2.80 0.53 2.16 29 37.0 16 35.48 2.6 0.45 2.00 7 2.50 0.48 1.92 36 47.0 16 45.48 3 0.5 2.38 8 2.20 0.43 1.68 42 54.0 16 52.48 3.5 0.60 2.70 9 1.90 0.39 1.43 48 59.3 16 57.78 4 0.70 3.10 10 1.70 0.35 1.28 4.5 0.75 3.50 11 1.50 0.31 1.13 5 0.80 3.90 12 1.30 0.28 0.96 5.5 0.90 4.30 14 1.00 0.23 0.72 6 1.00 4.60 16 0.79 0.19 0.56 7 1.10 5.50 18 0.62 0.15 0.44 8 1.20 6.40 9 1.30 7.25 10 1.40 8.20 Tips Gewinde sollen nicht trocken laufen. Sind sie geschmiert, fressen sie weniger an und verschleissen nicht beim Ein- und Ausschrauben. An heissen Stellen wie Auspuff, Zündkerze, etc. nur spezielle, hitzefestePasten verwenden. Beim metrischen Gewinde sind die Spitzen flach, damit sich im Grund ein Hohlraum (nicht dichtendes Gewinde) für Schmierstoffreservebildet. Muttern und Schraubenköpfe nicht mit Zangen und verstellbaren Schraubenschlüsseln traktieren. Anständiges Werkzeug lohnt sich auf die Dauer. Schrauben die in Alu-Bauteilen sitzen sind möglichst mit dem vorgeschriebenenDrehmoment per Drehmomentschlüsselzu sichern, z.B. 10 mm Zündkerzen mit 12 NM. Beim Gewindeschneidenvon Hand mit dem Gewindebohrer unbedingt darauf achten, dass der Bohrer mit der Bohrung fluchtet. Zum Beispiel mit einem Winkel laufend kontrollieren. Dies gilt um so mehr für Aussengewinde, welche mit dem Schneideisengeschnitten werden. Achtet man nicht auf rechtwinklige Lage des Schneideisenszum Bolzen, so erhält man ein Gewinde das eiert. Steht eine Drehbank zur Verfügung kann das Schneideisenrechtwinklig geführt werden, indem man die Pinole anstellt und während dem Schneiden nachführt. Gewindebohrer und Schneideisenschmierst du beim Schneiden mit Schneidöl oder Fett. Für schwierige Werkstoffe (rostfreier Stahl, Alu, Kupfer) sind spezielle Schmierstoffeim Handel, z.B. von Tapmatic. 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 6 Fest sitzende Schrauben mit Schlitz oder Kreuzschlitz lassen sich per Schlagschrauber lösen. Auf den Schlagschrauber schlägst du mit kräftigem Schlag und schwerem Hammer (1.5-2 kg). Nageln vermag die Schraube nicht zu lösen und die Drehbewegung des Schlagschraubers zerstört den Schraubenschlitz. Um Schrauben und Muttern am unbeabsichtigten Lösen zu hindern unterlegt man sie mit Federring, Fächerscheibe, Zahnscheibe, Tellerfeder oder setzt eine Selbstsichernde Mutter (mit Kunststoffscheibe) auf den Bolzen. Falls es die Platzverhältnisse zulassen kann auch eine Kontermutter aufgesetzt werden. Für hartnäckige Fälle oder wenn das Gewinde dicht sein muss, empfehlen sich Klebstoffewie Loctite. Mit Klebstoff zu sichernde Schrauben und Muttern müssen fettfrei sein. Ausgerissene Gewinde an Alu-Bauteilen sind oft ein Ärgernis an modernen Töffs. Die einfachste Reparatur wäre das Schneiden des nächst grösseren Gewindes. Dies ist aber meist nicht möglich, weil die Wandstärken um Gewinde und Schraubenloch zu knapp sind. Da hilft nur die Reparatur per Heli Coil. Diese Methode ist platzsparend und das Heli Coil Gewinde ist von höherer Festigkeit als das originale Alu-Gewinde. Die Komponentenmüssen hierzu demontiert werden, damit das Heli Coil Eindrehwerkzeug aufgesetzt werden kann. Abgebrochene Gewindebohrer sind meist ein Fall für die mechanische Werkstatt. In Handel sind Ausdrehwerkzeuge mit zwei, drei oder vier verschiebbaren Stiften welche in die Nuten des abgebrochenen Gewindebohrers zu stossensind. Das Ausdrehwerkzeug versucht man mit Hilfe eines Windeisens in Ausdrehrichtung zu drehen. Nur allzu oft brechen auch die Stifte des Ausdrehwerkzeugs in den Nuten des Gewindebohrers. Damit ist der Gang zur Werkstatt unvermeidbar geworden. Dort werden abgebrochene, festsitzende Spiral- und Gewindebohrer per Funkenerosion schmerzlos entfernt. Anzugswerte Standard-Anzugswerte M5 5 NM M6 10 NM M8 22 NM M10 55 NM Zündkerzen 10 mm 12 NM Falls vorhanden, unbedingt Werkstatthandbuch konsultieren. Fachbegriffe Anzugsmoment Spannkraft in Newton Meter mit der eine Schraubverbindung angezogen wird. Aussendurchmesser- Der Aussen- oder Nenndurchmesser bezeichnetdie Gewindegrösse, er liegt beim Bolzengewinde immer geringfügig unter dem Nenndurchmesser, z.B. hat eine M5 Schraube einen Durchmesser von 4.85 mm, M6 von 5.8 mm. Drehmomentschlüssel- setzt man überall dort ein, wo bestimmte Anzugsmomente (NM Newton/Meter) eingehalten werden müssen. Zum Beispiel an Alu-Motoren bei Wartungs- und Reparaturarbeiten. Bei Motorrädern genügt in der Regel ein Werkzeug, dass den Bereich von 8-60 NM abdeckt. Für Drehwinkel gesteuerten Schraubenanzug ist eine zusätzliche Drehwinkelmesscheibe erforderlich. Für kleine Momente sind auch Drehmoment-Schraubenzieher im Handel. Filière Schneideisen, Werkzeug zum Schneiden von Bolzengewinde. Gewindebohrer Bohrer mit dem Profil des zu schneidendenGewindes, jedes Gewinde benötigt einen Gewindebohrer seiner Grösse, Steigung und Profil. Gewindegrenzlehre- Präzisionslehren zum Prüfen von Gewinden auf ihre Masshaltigkeit. Heli Coil Reparaturwerkzeug für ausgerissene Mutterngewinde, bestehend aus Kernlochbohrer, Gewindebohrer, Eindrehwerkzeug und federähnlichen Einsätzen verschiedener Längen. Kernloch Um Mutterngewinde zu schneiden, muss ein zylindrischesLoch vorgebohrt werden. Der Kerndurchmesserrichtet sich nach Gewindegrösse, Profil und Steigung. Die Werte entnimmt man Tabellen oder berechnet sie mit Hilfe der Formeln. Loctite Bekannter Hersteller von Klebstoffen zur Schrauben- und Lagersicherung. NPT/NPTF Amerkanisches kegeliges Rohrgewinde, National Pipe Taper Fuel and Oil Pg Panzerrohrgewinde der Elektorindustrie, für Hülsen zur Kabeleinführung, Flankenwinkel 80 Profil Gewindeform, Spitz, Flach, Trapez, Rund, Säge. 30.07.2005 12:15:22 Gewinde Normen Tabellen Seite 7 Rollkopf Werkzeug zum Rollen von Bolzengewinden. Schraubensicherung Feder- oder Zahnscheiben die unbeabsichtigtes lösen von Schrauben und Muttern verhindern. Weitere Sicherungsmittel sind Bleche mit Biegelaschen, selbstsichernde Muttern, Kontermuttern und Klebstoffe(Loctite). Mit Klebstoff zu sichernde Schrauben und Muttern müssen fettfrei sein. Steigung Abstand von Gewindespitze zu Gewindespitze oder um welchen Betrag in mm vershiebt sich eine Mutter bei einer Umdrehung. Wird bei Zoll-Gewinden in Umgänge pro Zoll angegeben, d.h. um wie viele Umdrehungen muss eine Mutter gedreht werden bis sie einen Zoll (25.4 mm) zurückgelegt hat. Steigungslehre Sackmesserartiges Werkzeug mit gestanzten Blechen verschiedener Gewindesteigungen. Tapmatic US Hersteller von Gewindewerkzeugen und Schmiermitteln. Bekannt sind die schnellaufenden Gewindeschneidköpfefür Bohrmaschinen. Windeisen Einfache Vorrichtung mit Vierkant-Aufnahme für Handgewindebohrer. Navigieren Text Robert Pfeffer CH-8180 Bülach Seitenanfang 30.07.2005 12:15:22
