Arbeitsblatt: Karrette Flower-Mobile

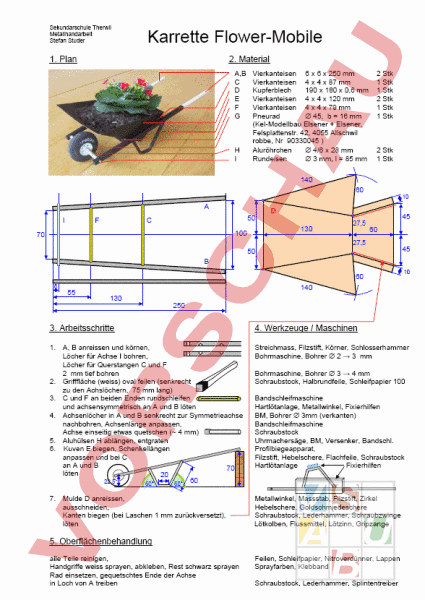

Sekundarschule Therwil Metallhandarbeit Stefan Studer Karrette Flower-Mobile 1. Plan 2. Material A,B D F I Vierkanteisen 6 6 250 mm Vierkanteisen 4 4 87 mm Kupferblech 190 180 0,6 mm Vierkanteisen 4 4 120 mm Vierkanteisen 4 4 79 mm Pneurad 45, 16 mm (Kel-Modellbau Elsener Elsener, Felsplattenstr. 42, 4055 Allschwil robbe, Nr 90330045 Aluröhrchen 4/6 28 mm Rundeisen 3 mm, 85 mm 2 Stk 1 Stk 1 Stk 2 Stk 1 Stk 1 Stk 2 Stk 1 Stk 140 60 10 I 45 50 130 100 70 27,5 60 27,5 50 45 60 8 55 10 140 130 250 3. Arbeitsschritte 4. Werkzeuge Maschinen 1. A, anreissen und körnen, Löcher für Achse bohren, L•cher f‚r Querstangen und 2 mm tief bohren 2. Griffflƒche (weiss) oval feilen (senkrecht zu den Achsl•chern, 75 mm lang) 3. und an beiden Enden rundschleifen und achsensymmetrisch an und l•ten 4. Achsenl•cher in und senkrecht zur Symmetrieachse nachbohren, Achsenlänge anpassen, Achse einseitig etwas quetschen ( 4 mm) 5. Aluhülsen ablängen, entgraten 6. Kuven biegen, Schenkellängen anpassen und bei an und 70 löten 20 60 22,5 60 60 Streichmass, Filzstift, Körner, Schlosserhammer Bohrmaschine, Bohrer 2 3 mm 7. Mulde anreissen, ausschneiden, Kanten biegen (bei Laschen 1 mm zurückversetzt), löten Metallwinkel, Massstab, Filzstift, Zirkel Hebelschere, Goldschmiedeschere Schraubstock, Lederhammer, Schraubzwinge Lötkolben, Flussmittel, Lötzinn, Gripzange Bohrmaschine, Bohrer 3 4 mm Schraubstock, Halbrundfeile, Schleifpapier 100 Bandschleifmaschine Hartl•tanlage, Metallwinkel, Fixierhilfen BM, Bohrer 3mm (verkanten) Bandschleifmaschine Schraubstock Uhrmachersäge, BM, Versenker, Bandschl. Profilbiegeapparat, Filzstift, Hebelschere, Flachfeile, Schraubstock Hartlötanlage Fixierhilfen 5. Oberflächenbehandlung alle Teile reinigen, Handgriffe weiss sprayen, abkleben, Rest schwarz sprayen Rad einsetzen, gequetschtes Ende der Achse in Loch von treiben Feilen, Schleifpapier, Nitroverdünner, Lappen Sprayfarben, Klebband Schraubstock, Lederhammer, Splintentreiber
