Arbeitsblatt: Kartenporfil zeichnen

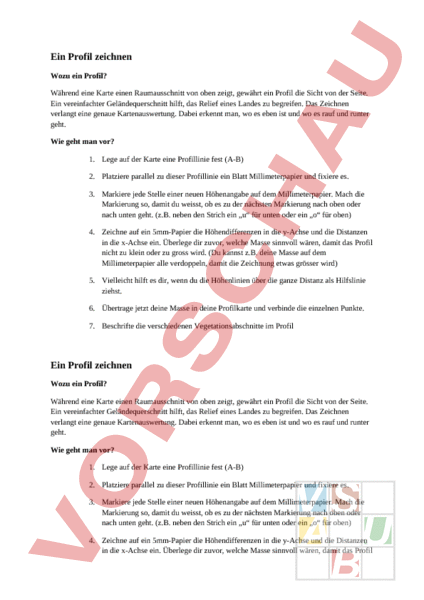

Ein Profil zeichnen Wozu ein Profil? Während eine Karte einen Raumausschnitt von oben zeigt, gewährt ein Profil die Sicht von der Seite. Ein vereinfachter Geländequerschnitt hilft, das Relief eines Landes zu begreifen. Das Zeichnen verlangt eine genaue Kartenauswertung. Dabei erkennt man, wo es eben ist und wo es rauf und runter geht. Wie geht man vor? 1. Lege auf der Karte eine Profillinie fest (A-B) 2. Platziere parallel zu dieser Profillinie ein Blatt Millimeterpapier und fixiere es. 3. Markiere jede Stelle einer neuen Höhenangabe auf dem Millimeterpapier. Mach die Markierung so, damit du weisst, ob es zu der nächsten Markierung nach oben oder nach unten geht. (z.B. neben den Strich ein „u für unten oder ein „o für oben) 4. Zeichne auf ein 5mm-Papier die Höhendifferenzen in die y-Achse und die Distanzen in die x-Achse ein. Überlege dir zuvor, welche Masse sinnvoll wären, damit das Profil nicht zu klein oder zu gross wird. (Du kannst z.B. deine Masse auf dem Millimeterpapier alle verdoppeln, damit die Zeichnung etwas grösser wird) 5. Vielleicht hilft es dir, wenn du die Höhenlinien über die ganze Distanz als Hilfslinie ziehst. 6. Übertrage jetzt deine Masse in deine Profilkarte und verbinde die einzelnen Punkte. 7. Beschrifte die verschiedenen Vegetationsabschnitte im Profil Ein Profil zeichnen Wozu ein Profil? Während eine Karte einen Raumausschnitt von oben zeigt, gewährt ein Profil die Sicht von der Seite. Ein vereinfachter Geländequerschnitt hilft, das Relief eines Landes zu begreifen. Das Zeichnen verlangt eine genaue Kartenauswertung. Dabei erkennt man, wo es eben ist und wo es rauf und runter geht. Wie geht man vor? 1. Lege auf der Karte eine Profillinie fest (A-B) 2. Platziere parallel zu dieser Profillinie ein Blatt Millimeterpapier und fixiere es. 3. Markiere jede Stelle einer neuen Höhenangabe auf dem Millimeterpapier. Mach die Markierung so, damit du weisst, ob es zu der nächsten Markierung nach oben oder nach unten geht. (z.B. neben den Strich ein „u für unten oder ein „o für oben) 4. Zeichne auf ein 5mm-Papier die Höhendifferenzen in die y-Achse und die Distanzen in die x-Achse ein. Überlege dir zuvor, welche Masse sinnvoll wären, damit das Profil nicht zu klein oder zu gross wird. (Du kannst z.B. deine Masse auf dem Millimeterpapier alle verdoppeln, damit die Zeichnung etwas grösser wird) 5. Vielleicht hilft es dir, wenn du die Höhenlinien über die ganze Distanz als Hilfslinie ziehst. 6. Übertrage jetzt deine Masse in deine Profilkarte und verbinde die einzelnen Punkte. 7. Beschrifte die verschiedenen Vegetationsabschnitte im Profil
