Arbeitsblatt: Kontrollarbeit Technisches Zeichnen

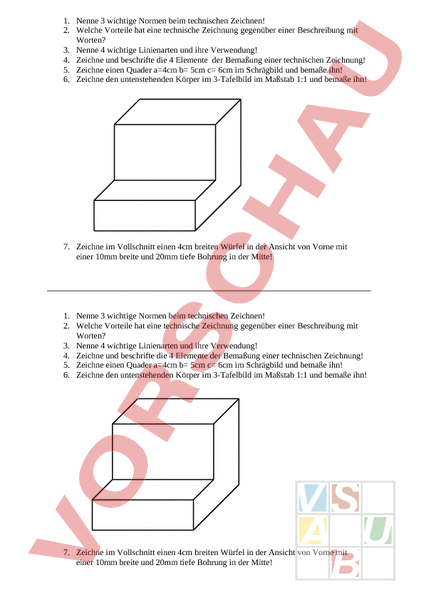

1. Nenne 3 wichtige Normen beim technischen Zeichnen! 2. Welche Vorteile hat eine technische Zeichnung gegenüber einer Beschreibung mit Worten? 3. Nenne 4 wichtige Linienarten und ihre Verwendung! 4. Zeichne und beschrifte die 4 Elemente der Bemaßung einer technischen Zeichnung! 5. Zeichne einen Quader a4cm b 5cm c 6cm im Schrägbild und bemaße ihn! 6. Zeichne den untenstehenden Körper im 3-Tafelbild im Maßstab 1:1 und bemaße ihn! 7. Zeichne im Vollschnitt einen 4cm breiten Würfel in der Ansicht von Vorne mit einer 10mm breite und 20mm tiefe Bohrung in der Mitte! 1. Nenne 3 wichtige Normen beim technischen Zeichnen! 2. Welche Vorteile hat eine technische Zeichnung gegenüber einer Beschreibung mit Worten? 3. Nenne 4 wichtige Linienarten und ihre Verwendung! 4. Zeichne und beschrifte die 4 Elemente der Bemaßung einer technischen Zeichnung! 5. Zeichne einen Quader a4cm b 5cm c 6cm im Schrägbild und bemaße ihn! 6. Zeichne den untenstehenden Körper im 3-Tafelbild im Maßstab 1:1 und bemaße ihn! 7. Zeichne im Vollschnitt einen 4cm breiten Würfel in der Ansicht von Vorne mit einer 10mm breite und 20mm tiefe Bohrung in der Mitte!
