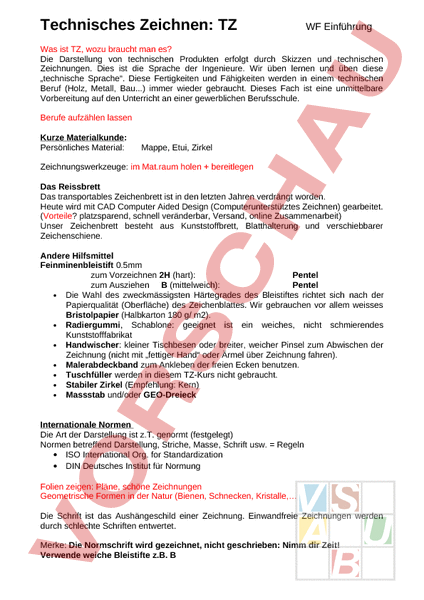

Technisches Zeichnen: TZ WF Einführung Was ist TZ, wozu braucht man es? Die Darstellung von technischen Produkten erfolgt durch Skizzen und technischen Zeichnungen. Dies ist die Sprache der Ingenieure. Wir üben lernen und üben diese „technische Sprache. Diese Fertigkeiten und Fähigkeiten werden in einem technischen Beruf (Holz, Metall, Bau.) immer wieder gebraucht. Dieses Fach ist eine unmittelbare Vorbereitung auf den Unterricht an einer gewerblichen Berufsschule. Berufe aufzählen lassen Kurze Materialkunde: Persönliches Material: Mappe, Etui, Zirkel Zeichnungswerkzeuge: im Mat.raum holen bereitlegen Das Reissbrett Das transportables Zeichenbrett ist in den letzten Jahren verdrängt worden. Heute wird mit CAD Computer Aided Design (Computerunterstütztes Zeichnen) gearbeitet. (Vorteile? platzsparend, schnell veränderbar, Versand, online Zusammenarbeit) Unser Zeichenbrett besteht aus Kunststoffbrett, Blatthalterung und verschiebbarer Zeichenschiene. Andere Hilfsmittel Feinminenbleistift 0.5mm zum Vorzeichnen 2H (hart): Pentel zum Ausziehen (mittelweich): Pentel • Die Wahl des zweckmässigsten Härtegrades des Bleistiftes richtet sich nach der Papierqualität (Oberfläche) des Zeichenblattes. Wir gebrauchen vor allem weisses Bristolpapier (Halbkarton 180 g/ m2). • Radiergummi, Schablone: geeignet ist ein weiches, nicht schmierendes Kunststofffabrikat • Handwischer: kleiner Tischbesen oder breiter, weicher Pinsel zum Abwischen der Zeichnung (nicht mit „fettiger Hand oder Ärmel über Zeichnung fahren). • Malerabdeckband zum Ankleben der freien Ecken benutzen. • Tuschfüller werden in diesem TZ-Kurs nicht gebraucht. • Stabiler Zirkel (Empfehlung: Kern) • Massstab und/oder GEO-Dreieck Internationale Normen Die Art der Darstellung ist z.T. genormt (festgelegt) Normen betreffend Darstellung, Striche, Masse, Schrift usw. Regeln • ISO International Org. for Standardization • DIN Deutsches Institut für Normung Folien zeigen: Pläne, schöne Zeichnungen Geometrische Formen in der Natur (Bienen, Schnecken, Kristalle, Die Schrift ist das Aushängeschild einer Zeichnung. Einwandfreie Zeichnungen werden durch schlechte Schriften entwertet. Merke: Die Normschrift wird gezeichnet, nicht geschrieben: Nimm dir Zeit! Verwende weiche Bleistifte z.B.
